雨滴感应模块原理

雨点感应板

感应板通常是一块绝缘基板（如PCB），表面蚀刻或印刷有交错排列的镍或铜导电线（呈梳状或曲折形状），形成多个平行导电路径。导电线两端分别连接至接收比较器电路。

干燥状态时：导电线之间绝缘，阻抗极高（接近无穷大），回路中仅存在极小的漏电流，输出电压（分压后）接近参考电压（如VCC）。

下雨状态时：水滴（含电解质）桥接相邻导电线，形成并联导电通路，总电阻显著降低（如从兆欧级降至千欧级）。此时，感应板与接收电路构成分压电路，输出电压随电阻降低而下降。导电线间距和面积影响检测灵敏度：间距越小，越易被微小水滴触发；面积越大，检测范围越广

雨停后：水分蒸发或擦除，导电线间恢复绝缘，电阻和输出电压回升至初始值。

接收比较器

通常采用LM393双电压比较器，将感应板输出的模拟电压（+IN）与可调阈值电压（-IN）对比，输出数字信号（高/低电平）。

可通过电位器调节阈值：电位器用于设定参考电压（-IN），调整灵敏度（如设定为雨中/干燥的临界电压）。当+IN电压（感应板输出）低于-IN时，OUT输出低电平（表示检测到雨滴）；反之输出高电平（无雨）。

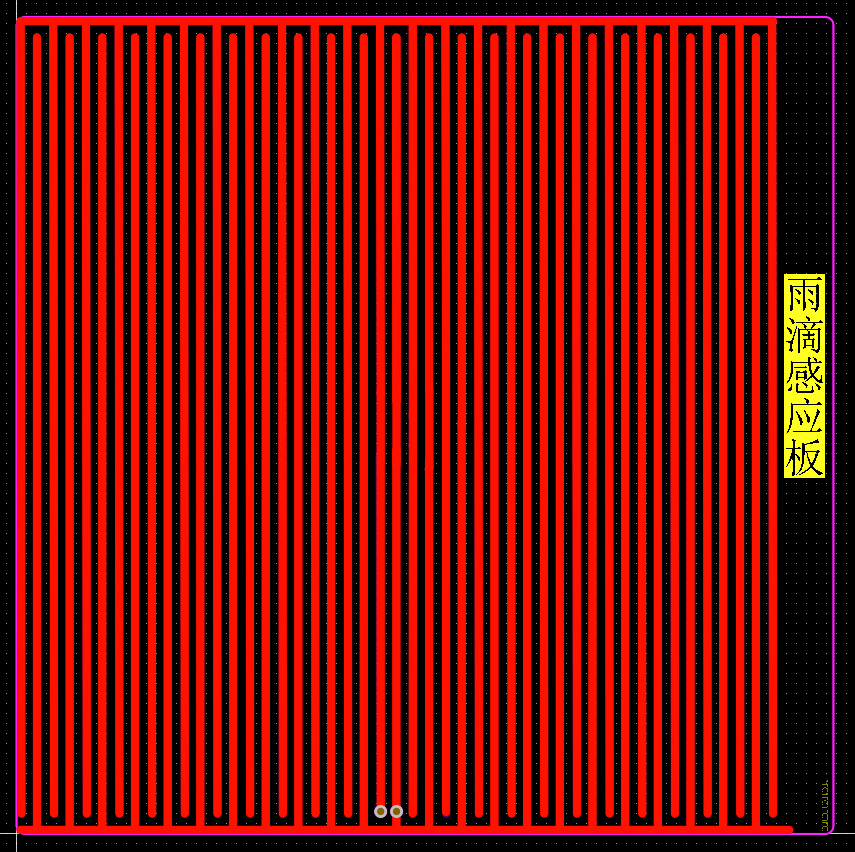

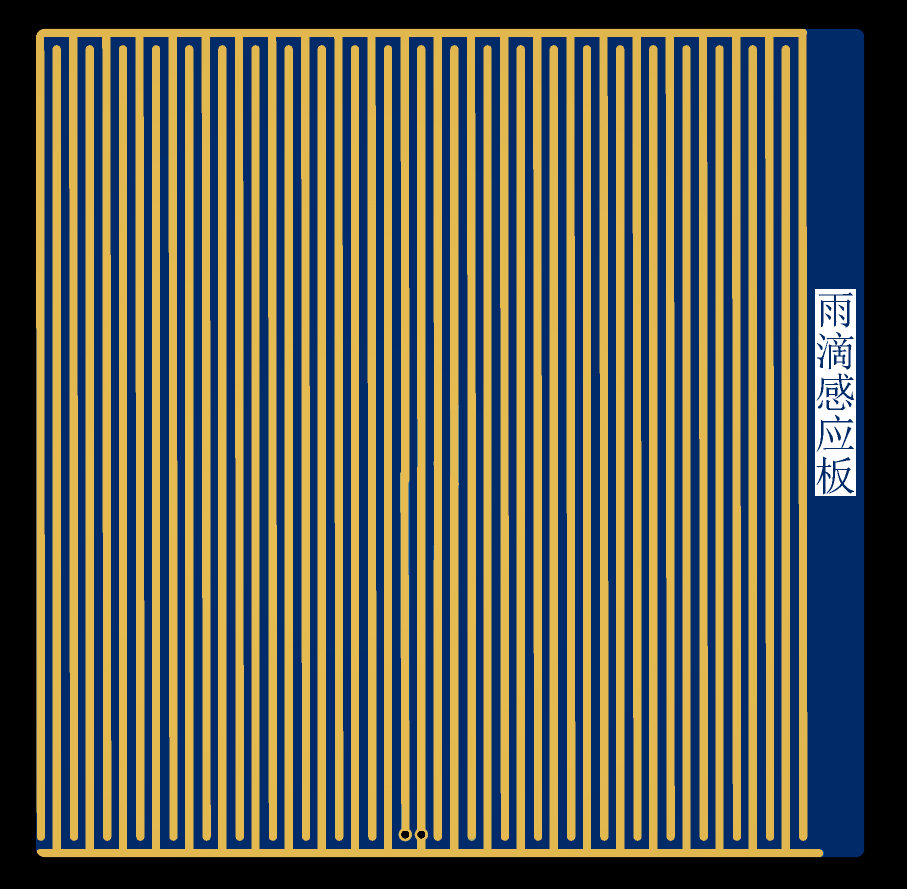

雨点感应板PCB

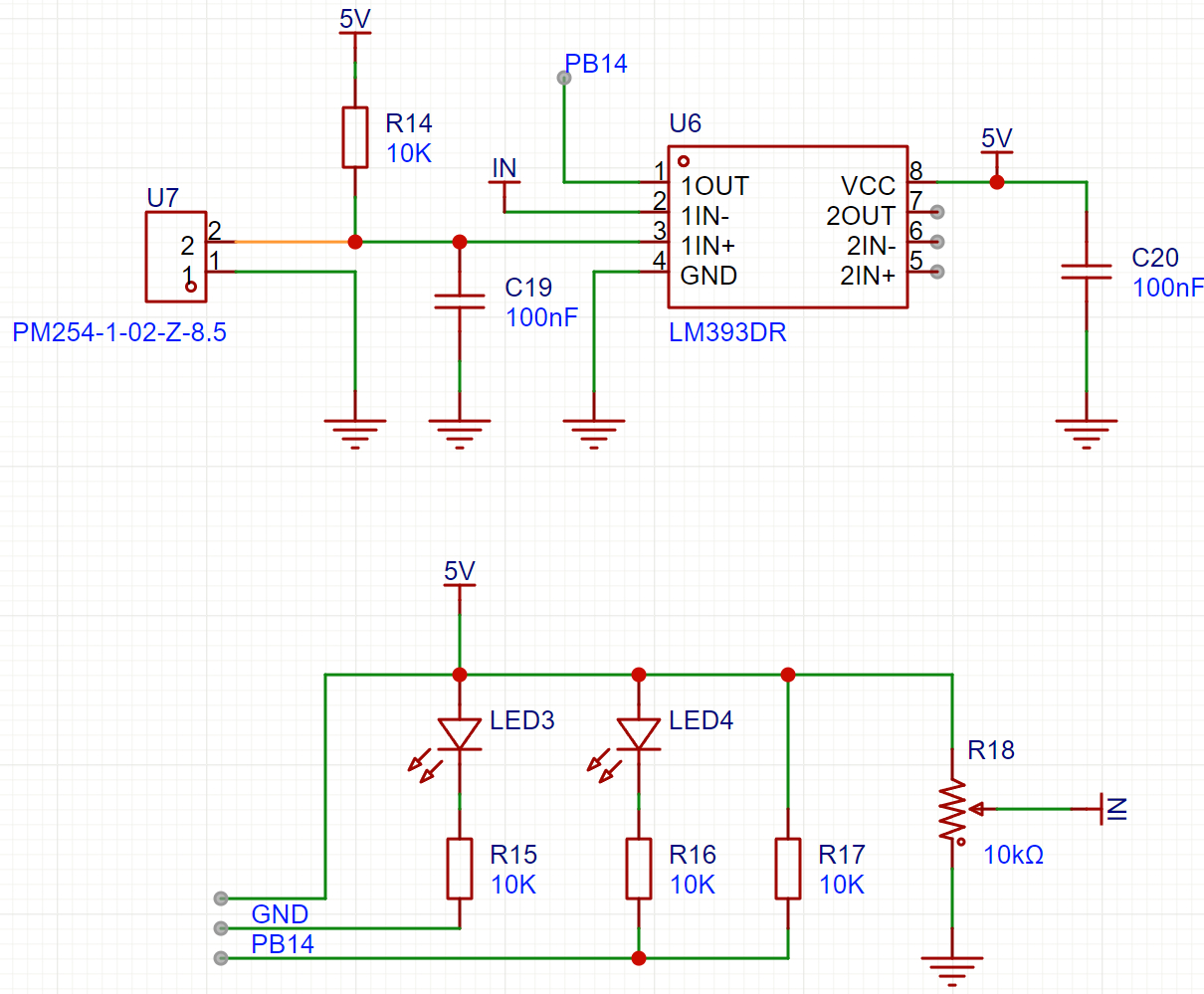

接收比较器原理图
